Perché scegliere noi?
Esperienza ricca
SJK è stata fondata nel 1994, concentrandosi sulla ricerca e sviluppo, sulla produzione e sulle vendite di speciali sigilli di gomma e nella padronanza della tecnologia di produzione professionale di sigillatura di fascia alta.
Prodotti ad alto livello
L'azienda produce principalmente O-ring, anello ED, guarnizione in gomma, striscia di gomma e altri prodotti di tenuta.
Qualifiche complete
L'Enterprise ha ottenuto la certificazione IATF16949 e ha strutture sperimentali professionali, oltre 100 set di attrezzature avanzate di produzione e test, moderno sistema di gestione ERP, ecc.
Servizio unico
In produzione, SJK ha una ricca esperienza nello sviluppo di stampi per foche e può intraprendere la progettazione e la produzione di sigilli speciali e complessi per soddisfare le esigenze personalizzate dei clienti per prodotti speciali.
Definizione dell'anello quad dell'anello X
Un anello X, noto anche come anello quad, è simile a un o-ring, la distinzione primaria è la sua forma trasversale. Mentre un O-ring ha una sezione rotonda, un anello X ha una sezione trasversale a forma di X, da cui il nome. Gli anelli X sono stati sviluppati per fungere da miglioramenti alle O-ring in determinate condizioni. Sia gli anelli X che gli O-ring sono guarnizioni a doppio azione, il che significa che possono sigillare in entrambe le direzioni.
-
Quad anello
Dimensioni: standard o su misura. Colore: nero, marrone, verde, di cui hai bisogno. Agregar a la consulta -
Tecnologia di tenuta degli anelli X metrici
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta -
Anello X in gomma stampata
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta -
Sigillatura professionale a quattro anelli
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta -
Anelli quadrupli stampati standard
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta -
X-Ring statici dinamici
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta -
AS568 Guarnizioni X-Rings
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta -
Anello X in elastomero perfluorurato FFKM
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta -
Quad anelli
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta -

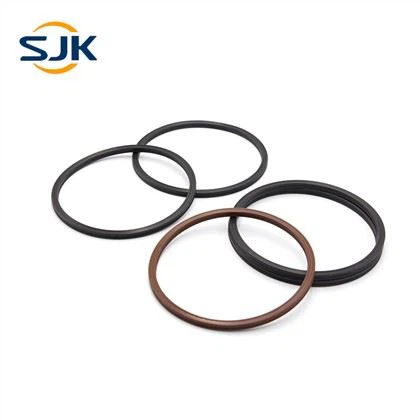

Anello Buna Quad
Dimensioni: standard o su misura. Colore: nero, marrone, verde, di cui hai bisogno. Durezza: Agregar a la consulta -
Guarnizione a quattro anelli
Dimensioni: standard o su misura. Materiale: NBR, FKM, EPDM, HNBR, ecc.. Agregar a la consulta -
Anello a X NBR
Dimensioni: standard o su misura. Colore: nero, rosso, blu, di cui hai bisogno. Agregar a la consulta
X Ring, anche chiamato Qid Ring, è ampiamente utilizzato, ma viene utilizzato principalmente per il sigillo dinamico. Il suo catalogo di dimensioni standard è uguale a 568.
NBR e FKM sono due materiali comuni di quadranti e i produttori avranno in magazzino. Inoltre, il nuovo materiale Jiacheng supporta altri materiali o dimensioni su misura.
Per ulteriori informazioni sull'anello quad, contattaci.
I vantaggi degli anelli quad a X-ring
Gli anelli quad sono un grande passo avanti nella tecnologia di tenuta. Ecco i vantaggi chiave che rendono Quad Rings un punto di riferimento per mantenere i sistemi in esecuzione senza intoppi ed efficiente.
Capacità di sigillazione migliorate
Il design degli anelli quad include una forma multi-lobita unica che aumenta la superficie di tenuta rispetto agli O-ring standard. Questo design consente una migliore distribuzione dello stress attraverso il sigillo, migliorando la sua efficacia e riducendo la probabilità di deformazione sotto pressione.
La capacità degli anelli quad di mantenere un solido sigillo sotto pressioni variabili è un fattore chiave nella loro superiorità, rendendoli essenziali in ambienti in cui l'integrità del sigillo è cruciale.
Vita prolungata del sigillo
Gli anelli quad sono progettati per resistere. Il design richiede meno compressione per creare un sigillo efficace, riducendo l'usura tipicamente osservata con gli O-ring standard.
Ciò significa che gli anelli Quad non solo durano più a lungo, ma reggono anche meglio contro i rigori del funzionamento continuo. Il risultato è un minor numero di requisiti di manutenzione e minori costi operativi complessivi, rendendo gli anelli Quad una soluzione economica per applicazioni a lungo termine.
Prevenzione dell'insufficienza a spirale
Un problema comune con gli O-ring standard, in particolare nelle applicazioni dinamiche, è l'insufficienza a spirale. Il profilo X degli anelli quad fornisce un sigillo più stabile, riducendo significativamente il rischio di questo tipo di fallimento.
Impedendo al sigillo di rotolare o ruotare all'interno della scanalatura, gli anelli quad garantiscono un funzionamento più affidabile, in particolare nei sistemi con movimento rotazionale o alternativo.
Migliore conservazione del lubrificante
Gli anelli quad presentano scanalature innovative sia sui loro diametri interni che esterni che conservano efficacemente il lubrificante. Questo design garantisce la lubrificazione in corso, riduce al minimo l'attrito e estende la durata operativa del sigillo.
Mantenendo il sigillo ben lubrificato, gli anelli Quad contribuiscono a operazioni di sistema più fluide e più efficienti e prevengono problemi comuni associati ad ambienti ad alta frizione.
Adattamento versatile e facile sostituzione
Progettati per adattarsi perfettamente alle scanalature standard di O-ring, gli anelli Quad offrono una sostituzione drop-in per molte applicazioni, facilitando facili aggiornamenti da sigilli meno efficaci.
Questa compatibilità è particolarmente vantaggiosa per le industrie che desiderano migliorare l'affidabilità del sistema senza la necessità di ampie modifiche o nuovi investimenti per le attrezzature.
Come funziona un anello quad X-ring?
Gli anelli X hanno una funzione di tenuta che raddoppia quella di un O-ring e può essere utilizzata in numerose applicazioni di sigillatura statica e dinamica. Rispetto a un O-ring standard, il profilo X-ring a quattro lobi mantiene il doppio della superficie di tenuta. L'azione a doppio misuratore richiede meno spremitura per mantenere un'efficace funzione di tenuta. Con una riduzione della compressione, questo produce attrito inferiore e una vita di foca prolungata. Per prevenire la perdita, che in genere deriva dalla superficie irregolare di una linea di separazione su un o-ring, le linee di separazione su un anello X sono tra i lobi e lontano dalla superficie di tenuta.
Vengono inoltre realizzati anelli X per superare le prestazioni di un O-ring standard nelle applicazioni di tenuta rotante. Il design a quattro lobi produce un sigillo più sicuro per contrastare la torsione a spirale. Ciò consente l'uso di una larghezza di scanalatura più stretta rispetto a una scanalatura standard, ma può anche essere utilizzato in una scanalatura standard.
La sezione a X-ring e l'ID sono misurate proprio come gli O-ring. Fare riferimento ai nostri grafici di dimensionamento per le dimensioni.
Qual è la differenza tra X-ring e O-ring?
Gli anelli X, noti anche come guarnizioni a quad, possono essere utilizzati in un'ampia varietà di applicazioni di tenuta statica e dinamica. Nelle applicazioni alternative, il design a quattro lobi a X-ring previene il guasto a spirale e nelle applicazioni rotanti, impedisce al sigillo di scagliare e fallire.
Il design a quattro lobi fornisce due superfici di tenuta rispetto a un O-ring standard. L'azione a doppio misuratore richiede meno forza per mantenere un sigillo efficace. Questa riduzione in vigore significa meno attrito e miglioramento della vita del sigillo.
Le linee di separazione degli anelli X sono tra i lobi, lontano dalla superficie di tenuta, eliminando così i problemi di perdita spesso derivanti dalla superficie irregolare di una linea di divisione come si trova su un o-ring. Il design unico dell'anello X consente di essere utilizzato in scanalature più strette e anche in scanalature di o-ring di larghezza standard.
Qual è la differenza tra un anello quad X e un anello quadrato?
Gli anelli Quad hanno un profilo a forma di X, comunemente chiamato X-ring, Q-ring o dal Nome Quad Ring. Gli anelli Q sono guarnizioni a quattro labbra con un profilo di tenuta appositamente sviluppato che fornisce effettivamente il doppio del numero di superfici di tenuta come anello tagliato quadrati. Il design a quattro lobi non solo fornisce una finzione inferiore rispetto a un anello O-ring e un anello tagliato quadrato, ma anche, a causa della sua sezione trasversale quadrata, resiste a una torsione a spirale. Gli anelli Q sono disponibili in una vasta gamma di materiali di elastomero sia per applicazioni standard che speciali. Quando sono schiacciati al momento dell'installazione, sigillano con le 4 piccole superfici di contatto nella parte superiore e inferiore. Ciò contrasta con le superfici a contatto singolo relativamente più grandi dell'anello tagliato quadrati. Q Anelli sono vulcanizzati come un anello continuo. Le loro dimensioni sono specificate con il diametro interno e la sezione trasversale. Gli anelli Q sono forniti allo standard americano AS-568A e sono completamente intercambiabili con O-ring di queste dimensioni.
La linea di divulgazione dello stampo incassato non fornisce flash o linea di divisione sulla superficie della tenuta e garantisce "perdita zero". Inoltre, un serbatoio di lubrificante formato tra le labbra di sigillazione migliora le prestazioni all'avvio. Il doppio della superficie di tenuta significa meno compressione radiale per creare un sigillo efficace con conseguente meno attrito, meno usura e una durata di servizio più lunga.
Inizialmente, gli anelli di taglio quadrati e rettangolari sono stati utilizzati in applicazioni statiche come sostituto diretto per gli O-ring. Erano considerati un'alternativa a tolleranza allentata e economica agli O-ring modellati, sebbene sia inferiore agli O-ring in applicazioni dinamiche. Gli anelli quadrati possono anche essere più difficili da installare rispetto agli O-ring. Gli anelli Q forniscono un sigillo superiore e anche più vantaggi dell'anello tagliato quadrati.
Scegliere il materiale ad anello X-anello giusto
La selezione dell'anello X corretto non è solo quella di trovare la dimensione e la forma giuste. Il materiale da cui viene realizzato l'anello X è ugualmente critico. Ogni tipo vanta proprietà uniche, rendendolo adatto a determinate applicazioni. Inoltre, l'industria in cui verrà utilizzato l'anello X influenza ampiamente la scelta del materiale.
Gli anelli X in silicone sono apprezzati per la loro flessibilità e resistenza a vari oli e solventi. Sono sicuri per il cibo, rendendoli una scelta eccellente per l'industria alimentare e delle bevande. La loro resistenza superiore a temperature estreme garantisce le loro prestazioni, anche in condizioni difficili. Per ulteriori informazioni, visitare la nostra pagina X-ring in silicone.
Gli anelli X BUNA (nitrile) sono ampiamente utilizzati a causa della loro eccellente resistenza agli oli e ai fluidi a base di petrolio. Questi anelli X dimostrano anche una notevole resistenza all'usura e possono resistere a una vasta gamma di temperature. Questa versatilità li rende ideali per varie applicazioni industriali, inclusi i settori automobilistico e manifatturiero, in cui la resistenza al petrolio e al carburante è fondamentale. Ulteriori informazioni sugli anelli di nitrile.
Gli anelli di teflon si distinguono quando si tratta di resistenza a sostanze chimiche e temperature. Sono generalmente utilizzati nelle applicazioni che coinvolgono ambienti chimici duri o in quelle che richiedono un ampio intervallo di temperatura. La loro natura inerte li rende compatibili con quasi tutte le sostanze chimiche industriali, rendendoli il materiale preferito per molte applicazioni critiche, in particolare nel settore chimico.
Come preservare l'anello quad dell'anello X?
01/
Esposizione alla luce solare
La luce solare diretta o intensamente riflessa danneggerà i prodotti in gomma nel tempo, a causa della loro influenza dalle radiazioni UV. Ci sono modi semplici per evitarlo in cui memorizzi gli anelli X: conservali in una stanza senza finestre o assicurati che siano conservati in un contenitore sigillato che non consente di non avere alcuna luce.
02/
Umidità di conservazione impropria
Anche l'umidità dovrebbe essere una preoccupazione, poiché è probabile che gli ambienti umidi invitino stampo e altri agenti compromettenti. Quel che è peggio è che la muffa può attrarre insetti, il che può anche darti problemi. Un buon intervallo di umidità per la conservazione degli anelli X è tra il 40-70%. Ma questo dipende in gran parte dal tipo di sigillo che stai conservando, quindi assicurati di controllare i consigli per conservare il materiale.
03/
Esposizione all'ozono
L'ozono è altamente reattivo a causa dell'instabilità (e quindi della reattività) della sua struttura molecolare. Gli anelli X immagazzinati vicino a qualsiasi cosa che possa produrre O-zona sperimenteranno una durata ridotta poiché l'ozono li fa deteriorarsi più velocemente dell'aria normale.
04/
Temperatura di accumulo impropria
Gli anelli X immagazzinati in ambienti eccessivamente freddi o eccessivamente caldi sperimenteranno una durata compromessa. Una buona regola generale che rispettiamo è di conservarli a temperature superiori a 60 e 100 gradi Fahrenheit.
Quando usi un anello quad X-ring?
La scelta di un anello X su un O-ring può essere utile in diverse situazioni, con questi vantaggi applicabili in applicazioni sia statiche che dinamiche. L'anello X è comunemente scelto come alternativa superiore all'o-ring per diversi motivi, come ad esempio:
Prevenzione di perdite premature in applicazioni dinamiche e scorrevoli:Uno dei maggiori problemi con gli O-ring nelle applicazioni scorrevoli (come la tenuta di pistone o asta) è che hanno la tendenza a girare.
Questa torsione può potenzialmente creare un percorso di perdita, portando a un guasto prematuro. Gli anelli X, a causa della loro sezione a forma di X, hanno meno probabilità di girare, offrendo una maggiore stabilità e, di conseguenza, migliori prestazioni di sigillatura.
Vita estesa del sigillo:Gli anelli X hanno un coefficiente di attrito più basso rispetto agli O-ring, il che significa meno usura e una durata di servizio più lunga. Ciò è particolarmente importante nelle applicazioni dinamiche in cui il sigillo è costantemente in movimento.
Più efficienza di sigillatura:Gli anelli X hanno quattro punti di contatto rispetto a due punti nelle O-ring. Ciò significa che gli anelli X hanno il doppio della superficie di tenuta a contatto con la parte, il che li rende più efficienti nel prevenire le perdite.
Resistente all'estrusione e all'insufficienza a spirale:Gli anelli X sono più resistenti all'estrusione e al fallimento a spirale a causa della più grande superficie a contatto con l'hardware. Questo può essere utile nelle applicazioni ad alta pressione.
Più tolleranza alle condizioni di lubrificazione:Gli anelli X possono gestire una gamma più ampia di condizioni di lubrificazione, il che le rende più versatili in varie applicazioni.
La nostra fabbrica
Zhejiang Jiacheng New Material Co., Ltd. (SJK in breve) è stata fondata nel 1994, concentrandosi sulla R&S, sulla produzione e sulle vendite di speciali sigilli di gomma e padroneggia la tecnologia di produzione professionale di tenuta di alta gamma. L'azienda produce principalmente O-ring, anello ED, guarnizione in gomma, striscia di gomma e altri prodotti di tenuta.
Come impresa leader nel settore della tenuta del materiale di fluoro domestico, SJK tiene sempre presente la missione aziendale di "lottare per i massimi interessi delle imprese e dei clienti". Al momento, SJK ha vinto la fiducia e il riconoscimento di molti clienti ben conosciuti in patria e all'estero e la sua rete di vendita ha coperto Europa, America, Medio Oriente, Sud-est asiatico e altri luoghi. Con la visione di "diventare un marchio di SEAL di fama mondiale", SJK continua a fare il coraggio di sostenere la responsabilità sociale e si occupa dei valori fondamentali di "onestà, pragmatismo, innovazione e win-win". Sforzati di costruire il primo marchio di sigilli di fascia alta.
